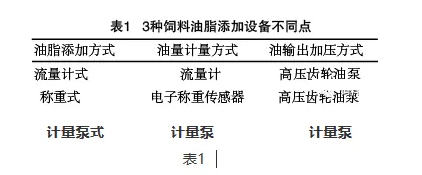

 飼料生產中，添加脂肪可有效地提高飼料適口性，還可以降低配料過程中的粉塵。減少設備磨損。畜禽飼料用油一般為豬油、牛油、大豆油等。油脂添加設備是飼料生產流水線中必不可少的一部分，目前國內安裝的加油設備少部分是進口的，大部分是國產。進口和國產的設備其工作原理類似。本文以一種安裝較多的國產加油設備為例，闡述生產和飼料加工廠家應如何做好油脂添加設備的安裝和使用。 1、設備概述 雖然各設備生產廠家生產的飼料加油設備從外觀上不同，但其基本工作原理類似。 飼料油脂添加設備按計量方式可分3種，流量計計量式、稱重計量式和計量泵計量式。這3種飼料油脂添加設備工作原理大部分是相同的，都是由源油及過濾部分、源油輸入部分、油量計量、油輸出加壓、壓縮空氣過濾調壓和油氣混合噴涂組成，所不同的是，油量計量、油輸出加壓這兩部分(表1)。  飼料油脂添加設備的零部件組成因工作原理不同略有不同（排列的前后次序和名稱），以流量計式飼料油脂添加設備工藝流程為例，分為7個部分，源油過濾、油輸入、油罐、油輸出、油計量、氣源調制和噴涂。其工作流程是：來自油庫的不同種類飼料油依次經電磁閥，經過濾器過濾，經流量計計量，由齒輪泵將油泵人油罐，再由攪拌器攪拌均勻。當需要加油時， 電磁閥和齒輪泵同時打開，油經過濾器過濾，經溢流閥調壓調流，經流量計計量，進入空氣霧化噴嘴，來 自工廠的壓縮空氣經油水過濾器濾掉油水，經雙聯減壓閥調壓到合適的壓力，壓縮空氣進入空氣霧化噴嘴，與油混合，噴出。手動球閥是為清理油罐和維修用的，還有一個是排空管道用的或接壓縮空氣清空管路用。 飼料油脂添加設備在運行過程中，由于震動、 電磁場、油中雜質、安裝場所的粉塵、濕度及元件本身的特性等，某些元件容易出現故障。 2、設備安裝 2.1 安裝位置的選擇 設備安裝位置是指整機安裝位置和設備與需加油點的相對位置。飼料油脂添加設備安裝要考慮到油庫的位置和高壓齒輪油泵的吸力。一般油庫是設在地面的，而高壓齒輪油泵的揚程高，但吸力并不高。因此飼料油脂添加設備一般是安裝在地面房間 內，地面要水平。設備周圍至少離開墻壁0.5m以上，方便檢查維護設備。輸出油通過無縫鋼管輸送到加油點。壓縮空氣調制裝置就近安裝在加油點附近。 對于計量泵式的或流量計式的，這些裝置一定要水平安裝。安裝流量計前應清理管道內雜物，碎片、焊渣、石塊、粉塵等，推薦在上游安裝5μm篩孔的過濾器用于阻擋液滴和沙粒。流量計必須水平安裝在管道上 (管道傾斜在50以內)，安裝時流量計軸線應與管道軸線同心，流向要一致流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所允許建議上游直管段為20D、下游為5D。流量計安裝點的上下游配管的內徑與流量計內徑要相同。安裝場所無強電磁干擾與熱輻射，流量計應可靠接地，不能與強電系統地線共用。 2.2 濕度溫度 飼料油脂添加設備是機電一體化的設備，在潮濕環境下鋼鐵零件易生銹，電器易發生短路或發生誤動作，因此設備安裝的環境不能過于潮濕，相對濕度要小于60％。溫度對設備的影響不大雖然油脂在低溫下會凝結，堵塞管路。 但設備本身帶有加溫保溫裝置，可以保證油脂不會因低溫凝結。夏日高溫對設備工作沒有影響。 2.3 震動 主要是對設備中計量部分有影響。不管是稱重傳感器，還是流量計和計量泵，當現場震動的方向和頻率與稱重傳感器受力方向相同易產生共振，產生虛假的稱重量，如震動過強，稱重誤差就大。計量泵也是一種精密的計量裝置，一般使用的都是脈動隔膜泵，震動強度過大也會對計量泵的工作產生影響，從而影響計量精度。所以設備安裝場所應盡量降低震動，如在設備與基礎間加緩沖墊，將設備固牢等措施。 2.4 粉塵 粉塵容易黏附在設備表面，影響設備外觀。粉塵還容易通過油罐密封不嚴處鉆入，落在油里，從而出現噴嘴等狹窄通道的堵塞。 綜上所述，設備安裝在一樓地面，地面要水平，工作環境應是低粉塵，低震動，濕度低于60％。 3、設備的使用和維護 經崗前培訓合格 的人員才能使用設備。使用前，認真熟悉各種元件的特點和正確使用方法。在使用中，嚴格按操作規程使用和維護設備，對出現的異常現象作出適當?shù)奶幚恚约翰荒芴幚淼模删S修員來處理，維修人員處理不了的，要及時與供應商聯系，由專業人員處理。 3.1 電器 電器承擔著設備運行控制，是設備的指揮系統。它出現問題，設備就癱瘓。 3.1.1 電控軟件 電控軟件方面有時會出現的問題是零位漂移和斷電后資料被清除。 ( 1 ) 零位漂移。零位漂移的原因有兩方面，一方面電子線路在使用中。電子元器件老化，加上生產現場的震動造成線路接點接觸不良，時間久了電器參數會出現變化，從而出現零點漂移。另一方面如稱重傳感器松動，在生產震動中抖動，也會發生零點漂移。 ( 2 ) 斷電后資料被清除。在突然斷電或有其他電源干擾情況下參數被清除，平時將有關資料備份，如遇故障，將備份資料重新裝入。 3.1.2 電器硬件 電器硬件是指油泵、傳感器( 稱重、油位 )、繼電器、電磁閥、電接點壓力表、PLC、觸摸屏等。其中容易出問題的是計量裝置、油位傳感器、繼電器、電磁閥、電接點松動等。 ( 1 ) 油泵。選擇油泵要考慮以下幾個方面：輸出壓力要大于噴嘴處所需壓力50％～80％，以克服管道對油流造成的沿程壓力損失。最好選擇恒壓泵 ，這樣在調整流量時可保證噴霧壓力，保證噴涂效果。輸出流量要大于噴嘴處所需流量的30％～50％，以抵消調壓分流。盡量選取電機泵組成一體式， 避免自已做泵與電機的連接，避免由于連接同軸性等誤差影響性能，同時也方便生產組裝。 ( 2 ) 計量裝置。計量裝置在安裝初期和使用中都要進行校正。 稱重式飼料添加油脂設備計量元件為稱重傳感器。稱重傳感器有的用吊掛式電子傳感器，有的用懸壁式電子傳感器。一般是3點安裝，傳感器一端與油罐吊耳相聯，另一端與設備框架相聯。設備安裝后，要對稱重傳感器及稱重儀進行校正，校正是用標準砝碼校正或標準重量的液體。設備使用一段時間，由于于溫度、震動等原因，稱重零點發生偏移，應該重新校正。 計量泵式飼料添加油脂設備計量裝置為計量泵。計量泵是為噴嘴提供合格油流量和壓力的。考慮到耐腐蝕，選用隔膜泵。額定壓力要比所安裝地點的高程壓力和沿程壓力之和多30％。 為了防止因管路堵塞，而電接點壓力表又失靈導致計量泵壓力過高，損壞計量泵和管路部件，在計量泵出口的管路上加溢流閥，一旦發生管路堵塞，泵壓超過設定的溢流壓力，油通過溢流管路回到油箱。當管路是空的，開始充油時，要通過泵排氣孔排出管內氣體， 應從泵的排氣孔接管路回到油箱， 人口為油箱最高處。 防止油流灌人。 流量計式飼料添加油脂設備計量裝置為流量計。 流量計的精度直接關系到油脂添加的精度。目前市場上常見的流量計有差壓流量計、容積式流量計、浮子流量計、渦輪流量計、渦街流量計、電磁流量計、超聲波流量計。一般選擇旋轉活塞式流量計，它是容積式流量計一種，適用于小流量計量，不受黏度影響，測量精度高，基本誤差±1％，配光電脈沖轉換器，通過光電脈沖轉換器在配料系統中自動計量控制。 在使用時應注意：選型要在規定的流量范圍內，軟管安裝中防止管路靠近高溫降低強度，同時不要折疊。塑料管在使用過程中會自然老化，強度下降 ，容易破裂，這時要按原材質和規格購買塑管，更換時要將管口剪平，插人快接頭。經試壓不漏方可。 3.2.4 管接頭 油路和氣路的連接都要用到管接頭。油路的管接頭方式有：螺紋聯接、法蘭聯接和活接頭聯接。螺紋聯接較為簡單，但受被聯接件定位方向限制，不易擰緊；法蘭聯接要先定位后焊接，也比較麻煩；而活接頭聯接不受定位的影響，操作方便，所以應優先選用。 使用中，通過擰緊螺母可以加大密封程度。壓縮空氣管路接頭一般采用的是快插接頭，方便插拔，且密封效果也不錯。其材質有不銹鋼、塑料和金屬電鍍的。由于塑料易老化，電鍍的一旦鍍層損壞易銹，因此最好是用不銹鋼的。 管接頭使用時要注意正確插拔管，特別是拔管， 要將密封頭向內推到底再拔，不能硬拔，會損壞接頭(圖1)。當管接頭在使用中出現滲漏，就要更換。更換時， 一定要用同材質、 同規格的替換。  圖1 拔管示意圖 3.2.5 壓縮空氣調制 噴霧用 的壓縮空氣要用帶過濾裝置和調壓裝置， 防止從壓縮機來的空氣把機油和水帶人飼料油中，一般選用三聯件，結構緊湊，安裝操作方便。應定時檢查過濾器是否堵塞，過濾出來的油水是否排除正常， 壓力是否正常。 3.2.6 噴霧裝置 噴嘴是將加油泵送來的飼料油噴到飼料上。噴嘴用在混料機上時，用普通噴嘴；用在向飼料粒上噴油時，用空氣霧化噴嘴。為了噴霧均勻，噴霧形狀宜選用矩形或扁形。選擇噴嘴時按規定的噴霧壓力下，其流量要略大于要求的流量。為了調節流量，宜選用可調流量噴嘴。 3.3 維修時零部件代用原則 電器元件。 技術參數要一致，如買不到相同的技術參數件，則選用高一級的技術參數，保證耐電壓、過電流的能力。 機械類。能買到原件最好，如買不到原件，則主要考慮流量和額定耐壓，流量和額定耐壓要比原額定值高，同時考慮耐腐蝕。 由于車間的粉塵、潮濕、油等的存在，會在設備表面黏附油塵，需要經常清潔。如油塵污染電器接頭，導致導電不良。油塵污染儀表表面，影響觀察。噴嘴上的結垢還會影響噴霧， 因此要定期清理。 4、結束語 飼料油脂添加設備安裝要嚴格按規定安裝（位置、溫濕度、震動、灰塵），使用前要對操作人員進行培訓，合格上崗。使用中，操作人員要嚴格按要求進行操作，特別是定時檢查壓力、過濾、噴霧、稱重裝置是否正常，電器元件用接頭是否正常，定時清除積塵、過濾沉淀物，發現問題，按使用說明書檢查修理，如遇零部件損壞，要用原材質同規格的零部件更換，如沒有，則用更高一級的質量零部件代替。如不能解決時，與供方聯系，不要隨意自拆修理，以免造成更大的問題。 作者：山哥 來源：飼料智造工場 |
